Esquema Elétrico TV TCL - Séries C6K, P8K, C7K e C655

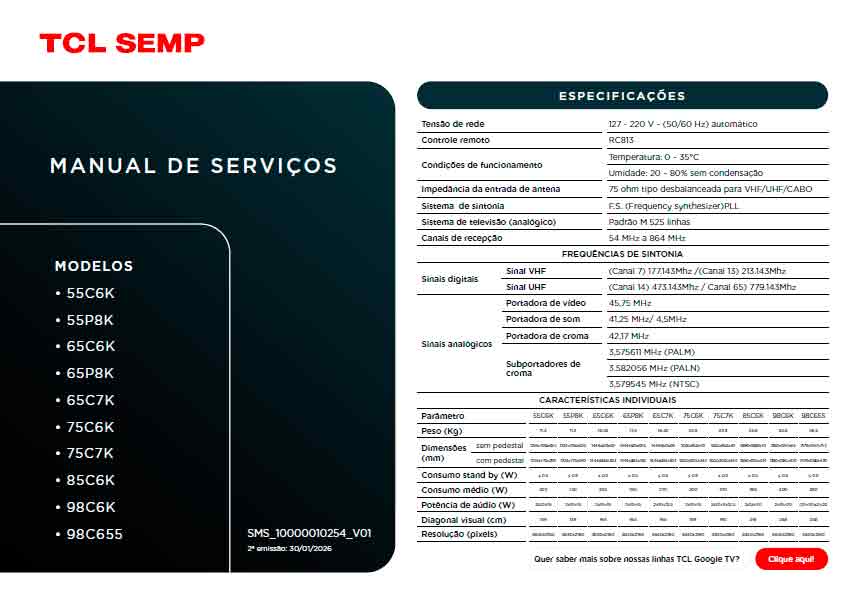

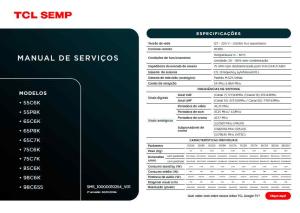

Esquema Elétrico e Manual de Serviço Smart TV TCL – Séries C6K / P8K / C7K / C655 – Download PDF
Arquivo digital completo contendo o manual de serviço e o esquemário elétrico original da linha de televisores Smart TV LED e QLED 4K da TCL, cobrindo de forma integrada as consagradas séries: C6K, P8K, C7K e a recente C655. Documentação técnica oficial de engenharia de fábrica, indispensável para profissionais de assistência técnica e técnicos de bancada realizarem diagnósticos de alta precisão em circuitos lógicos, reparos de fontes e análise de malhas de sinal.
Seções técnicas detalhadas incluídas no documento:
- Diagrama elétrico completo das Placas Principais (Main Boards) correspondentes às plataformas de hardware TCL/MediaTek.
- Esquema elétrico detalhado dos estágios da Fonte de Alimentação com circuitos PFC e drivers inversores de backlight LED/QLED.
- Mapeamento de sinais de alta velocidade e barramentos de comunicação para o display (Régua T-CON / V-CON e malhas críticas de tensões VGH, VGL, AVDD).
- Diagrama de blocos das conexões periféricas: Entradas HDMI 2.1 (com eARC), portas USB, conexões de áudio óptico digital e módulos sem fio (Wi-Fi/Bluetooth).
- Guia prático oficial de fábrica com tabelas de acesso ao Modo de Serviço (Menu de Fábrica), códigos de erro lógicos e fluxogramas estruturados de Troubleshooting (pesquisa de defeitos).
Recomendado para identificar e solucionar falhas conhecidas como: Smart TV TCL que liga e fica travada em loop infinito no logotipo inicial (falha comum de corrupção ou alimentação no chip eMMC do sistema Google TV/Roku), aparelho totalmente morto com tensões primárias ou secundárias ausentes na fonte, tela sem imagem com o som e funções operando normalmente (queima de barramentos de LED traseiros ou falha de acionamento do driver da fonte), ou listras horizontais/verticais na tela causadas por curtos parciais nas malhas de controle do display.
- Formato do arquivo: PDF / ZIP
- Compatibilidade: Modelos pertencentes às famílias TCL C6K, P8K, C7K e C655 (em suas diversas polegadas de mercado).
